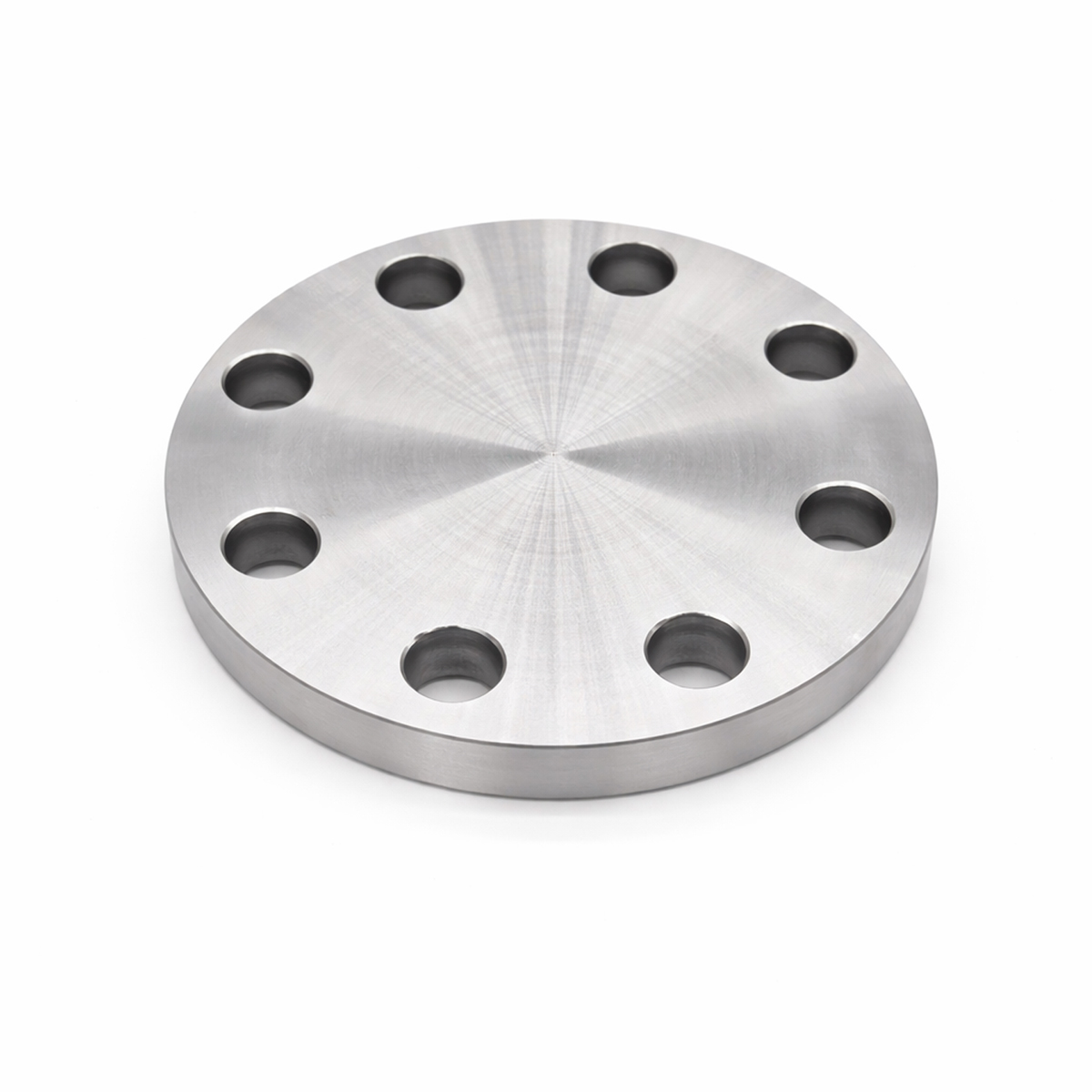

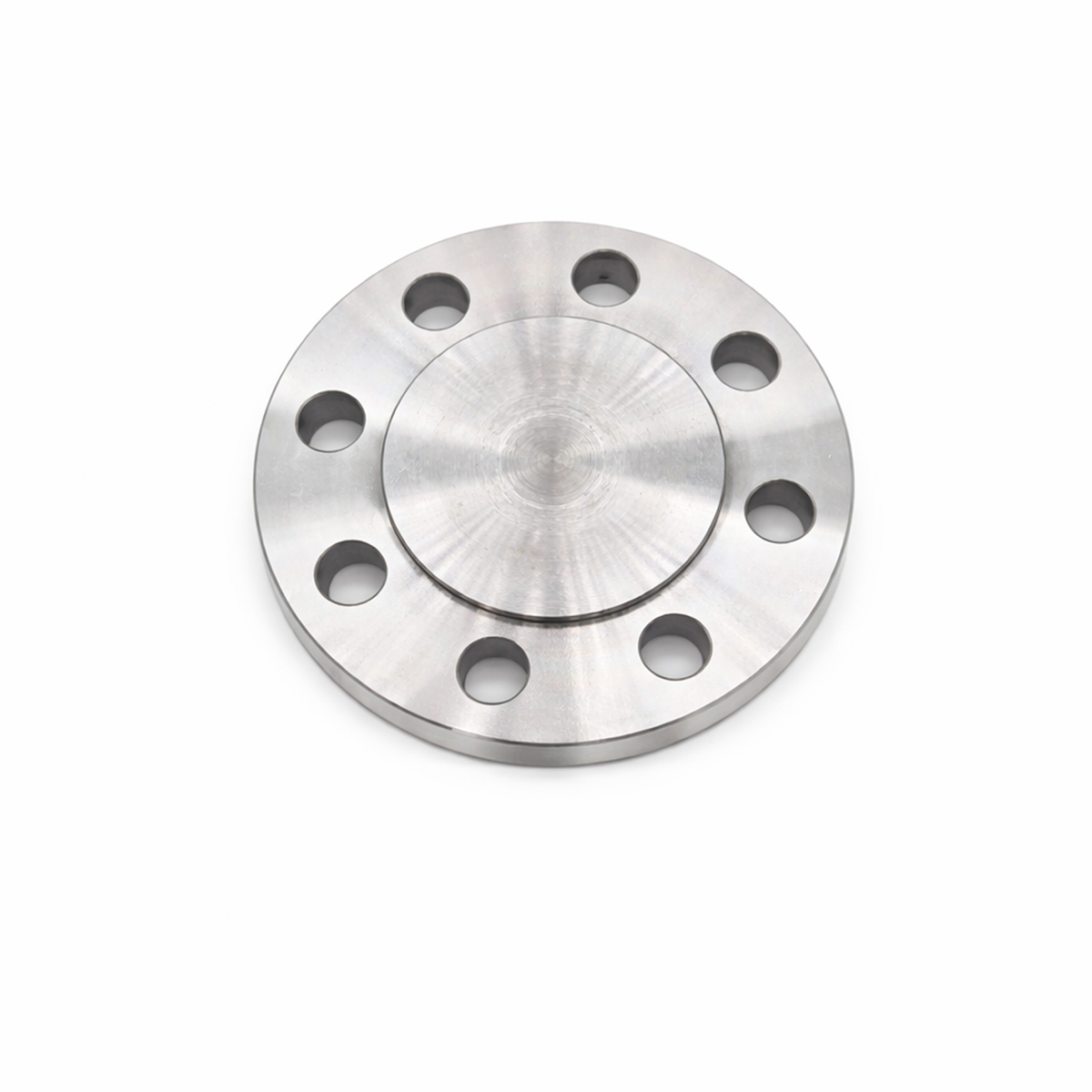

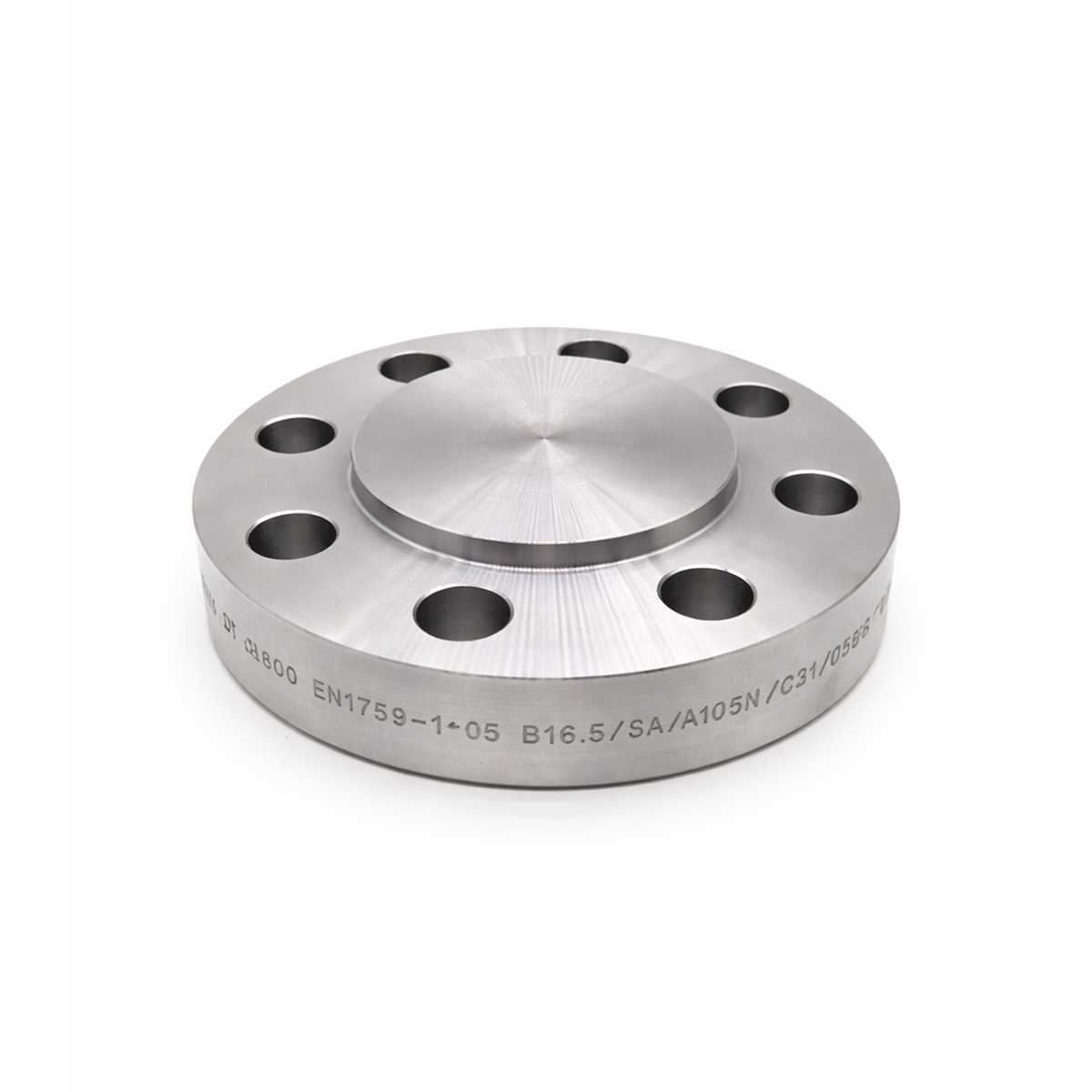

Blindflansch ASME B16.5, Class 600, mit oder ohne Prüfanschluss G½ Zoll

Werkstoff P280GH

  • Blindflansch ASME B16.5, Class 600
  • Werkstoff P280GH
  • Artikelgruppe: 20008437

Artikel lieferbar innerhalb 48 h
Nennweite
Prüfanschluss 1/2 Zoll

0,00
€zzgl. MwSt.

Produktdetails

Produktbeschreibung

Produktdetails

Maßtabelle

Variante Außen-
durchmesser		 Stärke Durchmesser
Dichtfläche		 Durchmesser
Teilkreis		 Durchmesser
Bohrung		 Anzahl
Bohrungen
Blindflansch ASME 1" ohne Prüfanschluss 124 mm 17,5 mm 50,8 mm 88,9 mm 3/4" 4
Blindflansch ASME 2" ohne Prüfanschluss 165 mm 25,4 mm 91,9 mm 127 mm 3/4" 8
Blindflansch ASME 3" ohne Prüfanschluss 210 mm 31,8 mm 127 mm 168,1 mm 7/8" 8
Blindflansch ASME 4" ohne Prüfanschluss 273 mm 31,8 mm 157,2 mm 215,9 mm 1" 8
Blindflansch ASME 5" ohne Prüfanschluss 330 mm 44,4 mm 185,7 mm 266,7 mm 1 1/8" 8
Blindflansch ASME 6" ohne Prüfanschluss 356 mm 47,8 mm 215,9 mm 292,1 mm 1 1/8" 12
Blindflansch ASME 1" mit Prüfanschluss 124 mm 17,5 mm 50,8 mm 88,9 mm 3/4" 4
Blindflansch ASME 2" mit Prüfanschluss 165 mm 25,4 mm 91,9 mm 127 mm 3/4" 8
Blindflansch ASME 3" mit Prüfanschluss 210 mm 31,8 mm 127 mm 168,1 mm 7/8" 8
Blindflansch ASME 4" mit Prüfanschluss 273 mm 31,8 mm 157,2 mm 215,9 mm 1" 8
Blindflansch ASME 5" mit Prüfanschluss 330 mm 44,4 mm 185,7 mm 266,7 mm 1 1/8" 8
Blindflansch ASME 6" mit Prüfanschluss 356 mm 47,8 mm 215,9 mm 292,1 mm 1 1/8" 12

Produktbeschreibung

Der Blindflansch nach ASME B16.5, Class 600 aus Werkstoff P280GH ist für den Einsatz in Hochdruck- und Hochtemperatur-Anlagen ausgelegt. Durch seine massive, druckfeste Bauweise eignet er sich ideal zum sicheren und dauerhaften Verschließen von Rohrleitungen, Apparaten oder Druckbehältern. Optional ist der Blindflansch mit einem Prüfanschluss G½" erhältlich. Dieser ermöglicht die Installation von
  • Prüfarmaturen
  • Entleerungs- oder Entlüftungselementen
  • Druckmessstellen
  • temporären oder permanenten Überwachungseinrichtungen
Damit lässt sich der Blindflansch flexibel an unterschiedliche betriebliche Anforderungen anpassen.
Der Werkstoff P280GH bietet eine hohe Temperatur- und Druckbeständigkeit und wird bevorzugt in der Energie-, Gas-, Heizungs- und Verfahrenstechnik eingesetzt. Dieser Blindflansch ist eine zuverlässige Lösung für Anlagenbetreiber, die maximale Sicherheit, Beständigkeit und Flexibilität im Hochdruckbereich benötigen.
