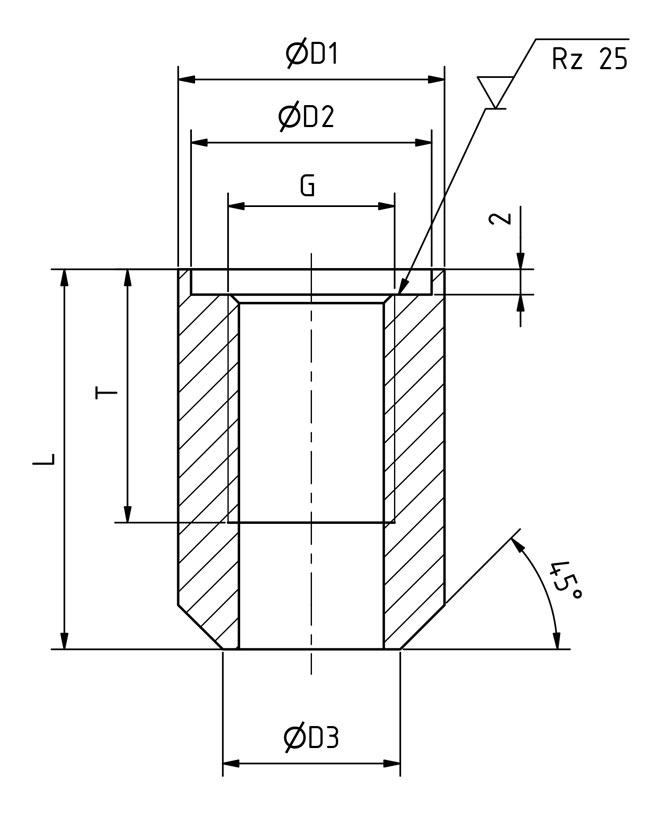

| Gewinde (G) | Länge (L) | Aussen- durchmesser (D1) |
Dichtungs- durchmesser (D2) |
Gewinde- tiefe (T) |
Fasen- durchmesser (D3) |
|---|---|---|---|---|---|
| G 1/4" | 60 mm | 21 mm | 19 mm | 20 mm | 14 mm |
| G 3/8" | 60 mm | 26,5 mm | 23 mm | 20 mm | 18 mm |
| G 1/2" | 70 mm | 33 mm | 27 mm | 25 mm | 22 mm |
| G 3/4" | 80 mm | 42 mm | 33 mm | 35 mm | 28 mm |
| G 1" | 80 mm | 48 mm | 40 mm | 35 mm | 35 mm |
| 1 1/4" | 90 mm | 60 mm | 50 mm | 35 mm | 42 mm |
| G 1 1/2" | 100 mm | 70 mm | 56 mm | 45 mm | 50 mm |
| G 2" | 100 mm | 76 mm | 69 mm | 45 mm | 62 mm |
Die Hochdruck-Stahlschweißmuffe lang aus Stahl S355J2H ist für den Einsatz in Hochdrucksystemen entwickelt und gewährleistet eine dauerhaft sichere, druckfeste und dichte Verbindung in Rohrleitungsanlagen. Sie wird häufig in der Gas-, Energie-, Chemie- und Verfahrenstechnik eingesetzt, wo hohe mechanische Beanspruchungen auftreten.
Die Ausführung umfasst eine Schweißfase von 45° sowie eine eingedrehte Dichtfläche, wodurch eine präzise Passung und zuverlässige Dichtwirkung erzielt wird. Der Auslegungsdruck DP beträgt 100 bar, die Berechnung erfolgt nach AD-Merkblatt B10.
Der Werkstoff S355J2H bietet hervorragende Festigkeit, Schweißbarkeit und Stabilität, ideal für industrielle Anwendungen mit hohem Druck und Temperaturwechseln.
Jede Muffe ist optional mit einem Abnahmeprüfzeugnis nach DIN EN 10204 3.1 erhältlich.
