| Gewinde (G) | Länge (L) | Aussen- durchmesser (D1) |
Dichtungs- durchmesser (D2) |
Gewinde- tiefe (T) |
Fasen- durchmesser (D3) |
|---|---|---|---|---|---|
| G 1/4" | 60 mm | 21 mm | 19 mm | 20 mm | 14 mm |
| G 3/8" | 60 mm | 26,5 mm | 23 mm | 20 mm | 18 mm |
| G 1/2" | 70 mm | 33 mm | 27 mm | 25 mm | 22 mm |
| G 3/4" | 80 mm | 42 mm | 33 mm | 35 mm | 28 mm |
| G 1" | 80 mm | 48 mm | 40 mm | 35 mm | 35 mm |
| 1 1/4" | 90 mm | 60 mm | 50 mm | 35 mm | 42 mm |
| G 1 1/2" | 100 mm | 70 mm | 56 mm | 45 mm | 50 mm |
| G 2" | 100 mm | 76 mm | 69 mm | 45 mm | 62 mm |

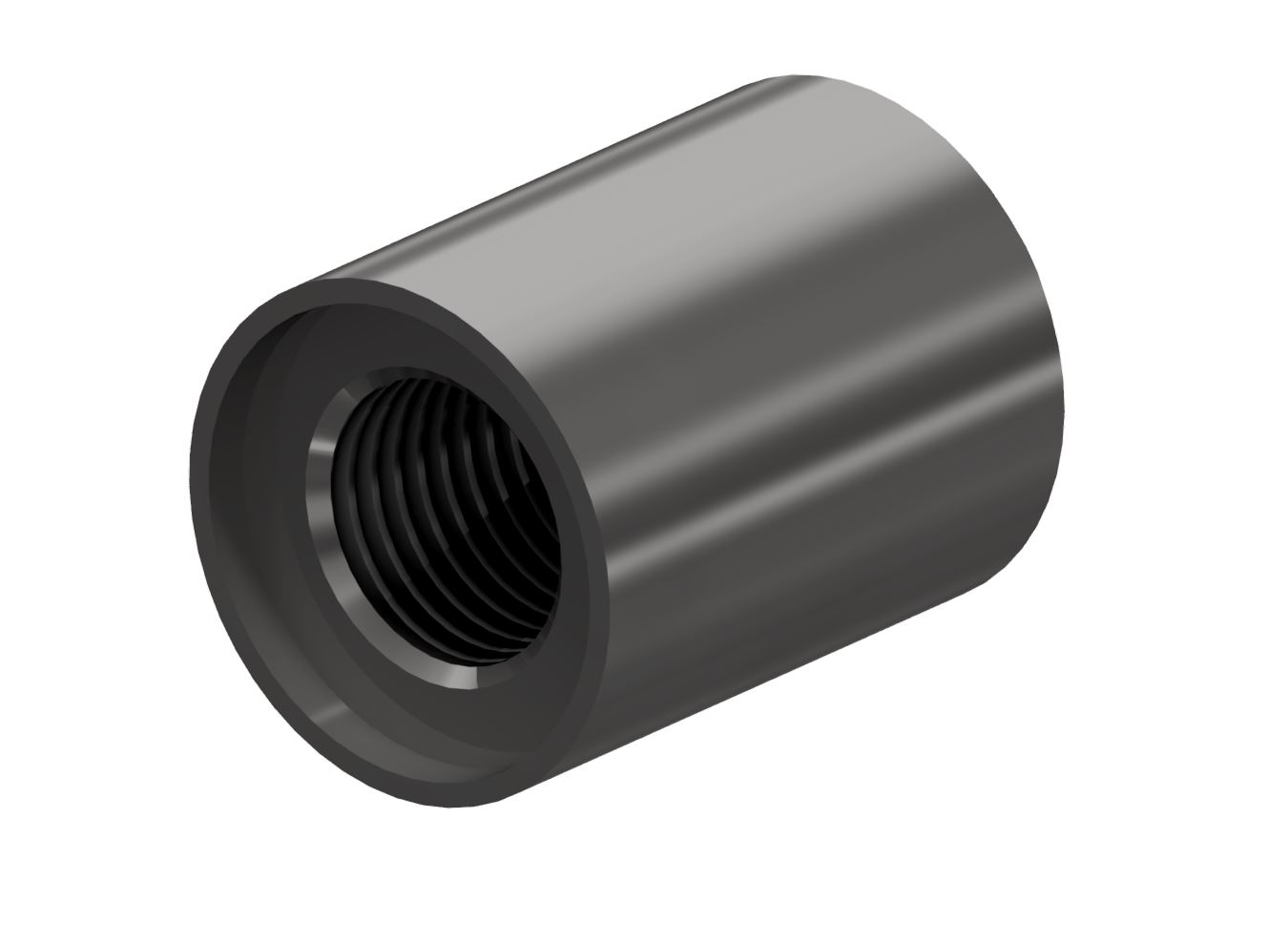

Die Hochdruck-Stahlschweißmuffe lang aus Stahl P250GH ist für Hochdruckanwendungen in Rohrleitungssystemen entwickelt und sorgt für eine dauerhafte, sichere und druckbeständige Verbindung. Sie kommt insbesondere in der Energie-, Gas- und Verfahrenstechnik zum Einsatz, wo Zuverlässigkeit und Festigkeit entscheidend sind.

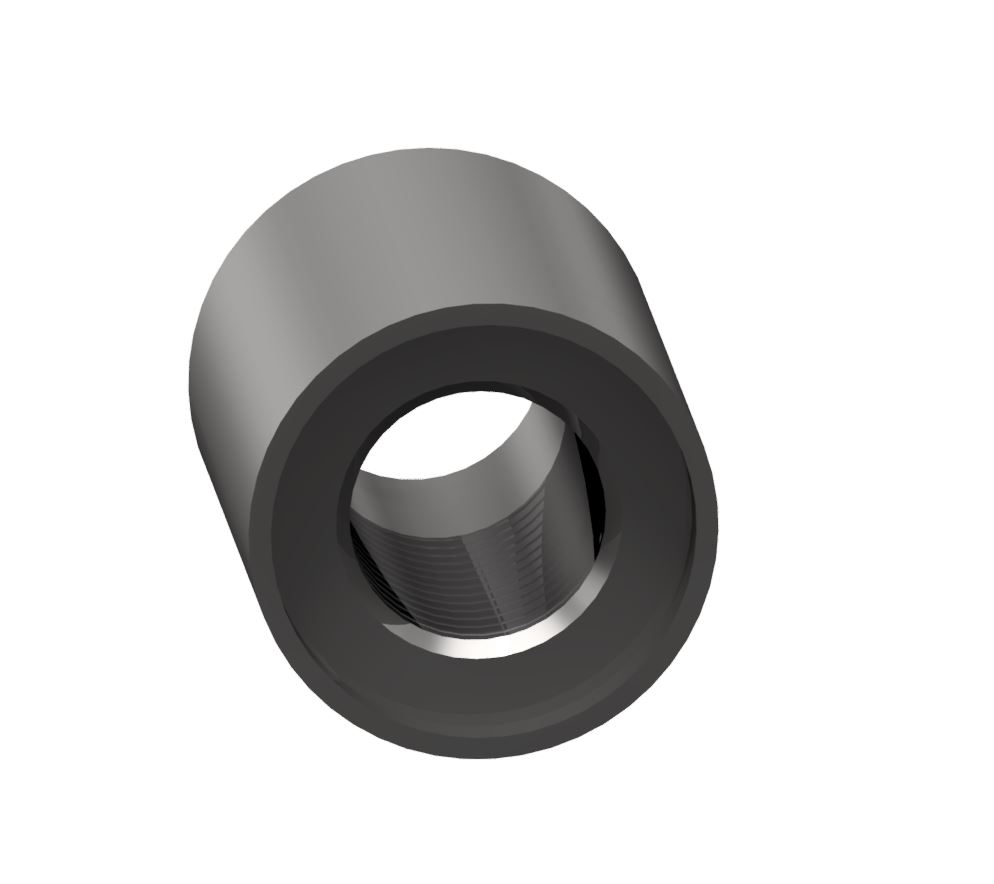

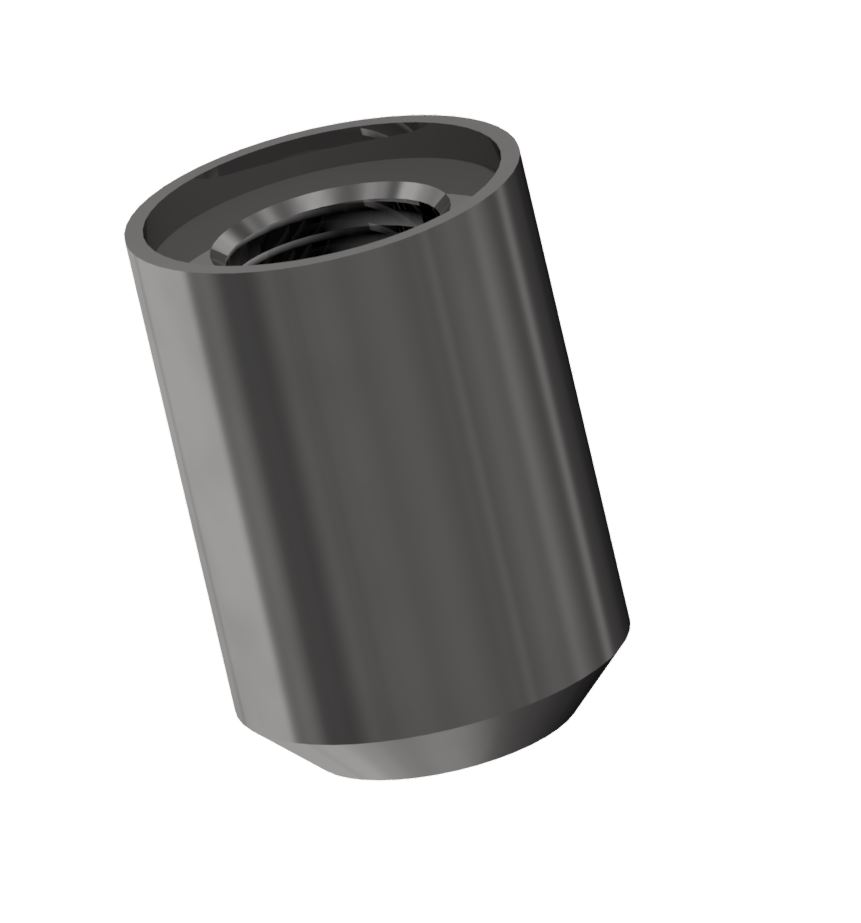

Die Muffe verfügt über eine Schweißfase von 45° und eine eingedrehte Dichtfläche, die eine präzise Passung und zuverlässige Abdichtung gewährleistet. Der Auslegungsdruck DP beträgt 100 bar, die Berechnung erfolgt gemäß AD-Merkblatt B10.
Der Werkstoff P250GH zeichnet sich durch gute Verformbarkeit, Schweißbarkeit und Druckfestigkeit aus und wird häufig für Druckbehälter, Hochdruckleitungen und Wärmetauscher eingesetzt.
Jede Muffe wird optional mit einem Abnahmeprüfzeugnis nach DIN EN 10204 3.1 geliefert.
